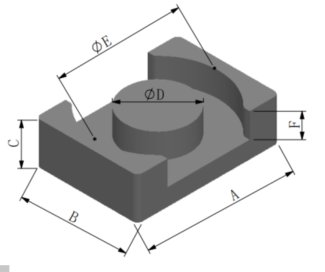

异形磁芯(EQ方块)Special-Shaped Cores
EQ SERIES Part No: | 尺寸(mm） | 磁路长度（cm） | 有效截面积（cm2） | AL±12% nH/N2 | |||||
A | B | C | φD | φE | F | ||||
EQS201408-026 | 20.5±0.3 | 14.0±0.2 | 8.1±0.2 | 8.8±0.2 | 18.0±0.2 | 5.7±0.3 | 4.52 | 0.608 | 44 |
EQS201408-040 | 68 | ||||||||
EQS201408-060 | 101 | ||||||||
EQS201410-026 | 20.5±0.3 | 14.0±0.2 | 10.1±0.2 | 8.8±0.2 | 18.0±0.2 | 7.7±0.3 | 5.32 | 0.608 | 37 |
EQS201410-040 | 57 | ||||||||
EQS201410-060 | 86 | ||||||||
EQS261910-026 | 26.5±0.3 | 19.0±0.2 | 10.1±0.2 | 12.0±0.2 | 22.6±0.3 | 6.8±0.3 | 5.47 | 1.198 | 72 |
EQS261910-040 | 110 | ||||||||
EQS261910-060 | 165 | ||||||||
EQS261912-026 | 26.5±0.3 | 19.0±0.2 | 12.4±0.2 | 12.0±0.2 | 22.6±0.3 | 9.1±0.3 | 6.39 | 1.198 | 61 |
EQS261912-040 | 94 | ||||||||
EQS261912-060 | 141 | ||||||||
EQS322210-026 | 32.0±0.4 | 22.0±0.3 | 10.3±0.2 | 13.5±0.2 | 27.6±0.3 | 6.6±0.3 | 6.03 | 1.523 | 83 |
EQS322210-040 | 127 | ||||||||
EQS322210-060 | 190 | ||||||||
EQS322215-026 | 32.0±0.4 | 22.0±0.3 | 15.2±0.2 | 13.5±0.2 | 27.6±0.3 | 11.5±0.3 | 7.99 | 1.523 | 62 |
EQS322215-040 | 96 | ||||||||
EQS322215-060 | 144 | ||||||||
EQS362617-026 | 36.0±0.5 | 26.0±0.3 | 17.4±0.3 | 14.4±0.2 | 32.0±0.4 | 13.4±0.3 | 9.47 | 1.808 | 62 |
EQS362617-040 | 96 | ||||||||
EQS362617-060 | 144 | ||||||||
EQS412820-026 | 41.5±0.5 | 28.0±0.4 | 19.9±0.3 | 14.9±0.2 | 36.5±0.4 | 15.4±0.3 | 11.52 | 1.997 | 57 |
EQS412820-040 | 87 | ||||||||
EQS412820-060 | 131 | ||||||||
EQS503225-026 | 50.0±0.6 | 32.0±0.4 | 25.0±0.4 | 20.0±0.3 | 44.0±0.5 | 19.5±0.4 | 13.34 | 3.141 | 77 |
EQS503225-040 | 118 | ||||||||
EQS503225-060 | 178 | ||||||||
